СОЕДИНИТЕЛИ ОНЦ-БС-1(2), ОНц-БС-1(2)

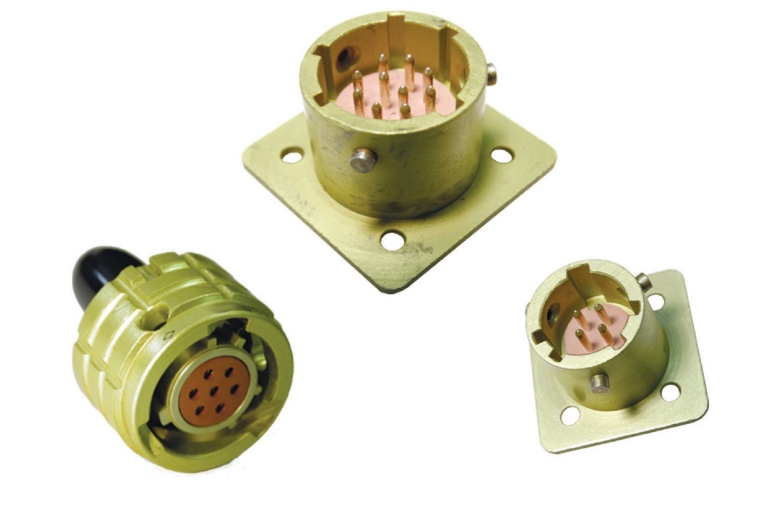

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки, для объемного монтажа. Герметичные приборные вилки ОНц-БС-1(2) для печатного монтажа. Соединители имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения. Сочленение соединителей - байонетное. Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.

СОЕДИНИТЕЛЯМ ПРИСВОЕНЫ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, КОТОРЫЕ СОСТОЯТ ИЗ СЛЕДУЮЩИХ КЛАССИФИКАЦИОННЫХ ПРИЗНАКОВ:

ОНЦ(ц)-БС- Тип соединителя

1(2) - Покрытие контактов: 1 - серебро, 2 - золото

- 4(7, 10, 19, 32, 50) - Количество контактов

/ 10(12, 14, 18, 22, 27) - Условный диаметр корпуса

- В(Р) - Часть соединителя: В - вилка, Р - розетка

1(12) - Конструктивное исполнение: 1 - приборная вилка без кожуха, 12 - кабельная розетка с кожухом

1(2-20) - Многопозиционная поляризация корпусов (Варианты поляризации см. табл.1)

В - Всеклиматическое исполнение

Модификации

ОНЦ-БС-1-10/14-В1-2В, ОНЦ-БС-1-10/14-Р12-1В, ОНЦ-БС-1-10/14-Р12-2В, ОНЦ-БС-1-19/18-В1-1В, ОНЦ-БС-1-19/18-В1-2В, ОНЦ-БС-1-19/18-Р12-1В, ОНЦ-БС-1-19/18-Р12-3В, ОНЦ-БС-1-32/22-В1-1В, ОНЦ-БС-1-32/22-В1-2В, ОНЦ-БС-1-32/22-В1-3В, ОНЦ-БС-1-32/22-Р12-1В, ОНЦ-БС-1-32/22-Р12-2В, ОНЦ-БС-1-32/22-Р12-3В.
