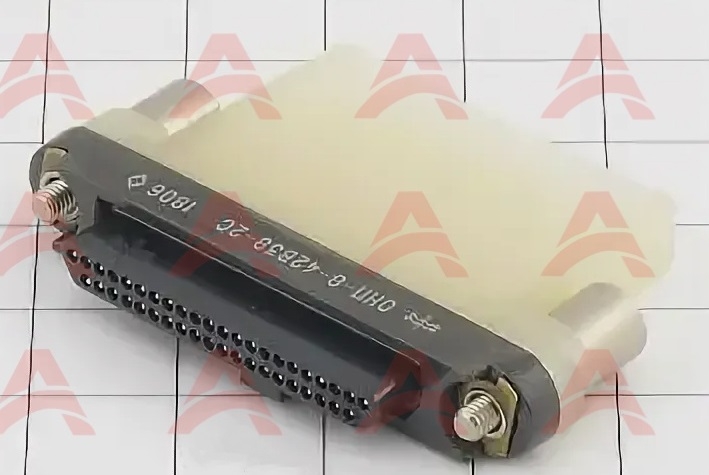

Соединители ОНП-ЖИ-8

Соединители серии ОНП-ЖИ-8 представляют собой электрические низкочастотные прямоугольные разъемы, предназначенные для объемного и печатного монтажа с использованием ленточных проводов и кабелей. Данные изделия используются в электрических цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока при напряжениях до 150 В.

Основные области применения:

- Радиоэлектронная аппаратура общего промышленного и специального назначения.

- Узлы и блоки электронной техники, требующие надежного электрического соединения.

Конструкция и особенности:

- Элементы линии: кабельные вилки и приборные розетки.

- Варианты исполнения: неэкранированные (ОНП-ЖИ-8) и экранированные (ОНП-ЖИ-8Э).

- Бескорпусное исполнение: ОНП-ЖИ-8Н состоит из кабельной вилки и приборной розетки.

- Внешнее покрытие контактов: серебро или золото.

- Применение: внутренний монтаж, всеклиматическое исполнение [В]. Совместимость:

- Работоспособность обеспечивается при взаимном сочленении с различными моделями соединителей согласно ТУ:

- ОНП-ЖИ-8: совместимы с ОНП-ЖИ-8 по НЩ0.364.021ТУ, СНП339 по ЦСКН.430421.004ТУ.

- ОС ОНП-ЖИ-8, ОС ОНП-ЖИ-8Э: совместимы с ОС СНП339 по ЦСКН.430421.020ТУ.

- ОНП-ЖИ-8Н: совместимы с СНП378 по ЦСКН.430421.012ТУ.

Расшифровка маркировки:

Пример: ОНП-ЖИ-8-42/46х8-В38-5-В - ОНП-ЖИ-8: обозначение типа соединителя.

- Э: наличие экрана (если отсутствует буква — неэкранированный).

- 42: количество контактов (варианты: 21, 42, 52, 54, 76).

- 46х8: условный размер (ширина х высота).

- В: тип контакта (В — штыревой, Р — гнездовой).

- 38: конструктивное исполнение (например, кабельный штепсель с прямыми кожухами).

- 5: позиция кодирующего элемента (может отсутствовать).

- С: материал покрытия контактов (С — серебро, отсутствие буквы — золото).

- В: всеклиматическое исполнение.
