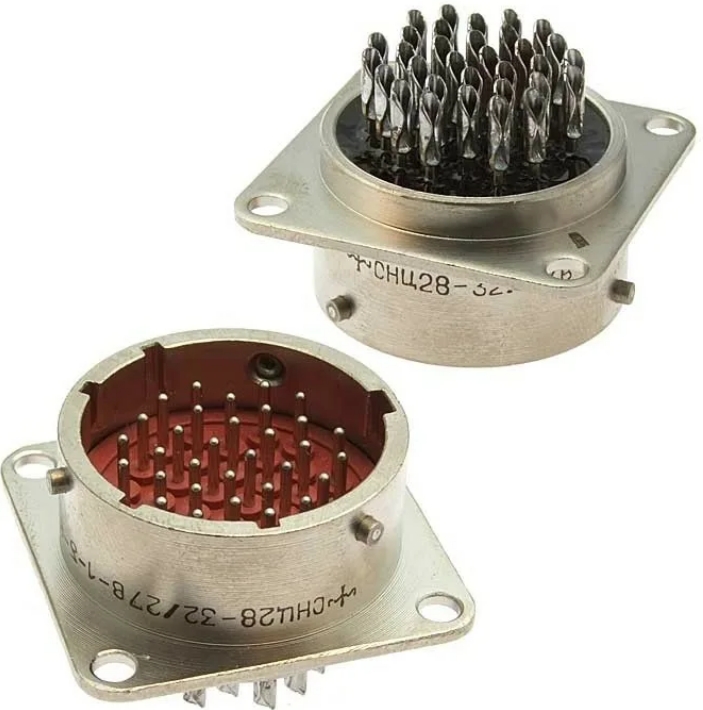

Соединитель СНЦ-28

Соединители (вилки) предназначены для работы в электрических цепях постоянного, переменного (частотой до З МГц) и импульсного токов.

Приборные вилки изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕО.367.2411У.

Вилки имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.

Сочленение соединителей -байонетное. Монтаж проводов — пайкой. Покрытие контактов: никель.

Соединителям присвоены условные обозначения, которые состоят из следующих

классификационных признаков:

СНЦ27, 28, 29 - Тип соединителя

4 - Количество контактов

14 - Условный размер корпуса

В - вилка

1 - Конструктивное исполнение - приборная вилка без кожуха

а{б,в,r) - а (6, в, г) угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется)

В - всеклиматическое исполнение

(В) - Герметичность вилки по воздуху

Модификации:

СНЦ28-3/14В-1-В, СНЦ28-3/14В-1-а-В, СНЦ28-4/14В-1-В, СНЦ28-4/14В-1-б-В, СНЦ28-7/18В-1-В, СНЦ28-7/18В-1-а-В, СНЦ28-7/22В-1-В, СНЦ28-7/22В-1-а-В, СНЦ28-7/22В-1-б-В, СНЦ28-7/22В-1-в-В, СНЦ28-10/18В-1-В, СНЦ28-10/18В-1-б-В, СНЦ28-10/22В-1-В, СНЦ28-10/22В-1-а-В, СНЦ28-10/22В-1-б-В, СНЦ28-10/22В-1-в-В, СНЦ28-10/22В-1-в-В, СНЦ28-19/22В-1-а-В, СНЦ28-19/22В-1-в-В, СНЦ28-19/24В-1-В, СНЦ28-19/24В-1-а-В, СНЦ28-19/24В-1-б-В, СНЦ28-19/24В-1-в-В, СНЦ28-19/27В-1-В, СНЦ28-19/27В-1-а-В, СНЦ28-19/27В-1-б-В, СНЦ28-24/30В-1-В, СНЦ28-24/30В-1-а-В, СНЦ28-24/30В-1-б-В, СНЦ28-24/30В-1-в-В, СНЦ28-28/27В-1-В, СНЦ28-28/27В-1-а-В, СНЦ28-28/27В-1-б-В, СНЦ28-28/27В-1-в-В, СНЦ28-32/27В-1-В, СНЦ28-32/27В-1-а-В, СНЦ28-32/27В-1-б-В, СНЦ28-32/27В-1-г-В, СНЦ28-32/33В-1-В, СНЦ28-32/33В-1-а-В, СНЦ28-41/30В-1-В, СНЦ28-41/30В-1-а-В, СНЦ28-41/30В-1-б-В, СНЦ28-43/36В-1-В, СНЦ28-43/36В-1-а-В, СНЦ28-43/36В-1-б-В, СНЦ28-43/36В-1-в-В, СНЦ28-43/36В-1-г-В, СНЦ28-45/39В-1-В, СНЦ28-45/39В-1-а-В, СНЦ28-45/39В-1-б-В, СНЦ28-45/39В-1-в-В, СНЦ28-45/39В-1-г-В, СНЦ28-55/33В-1-В, СНЦ28-55/33В-1-а-В, СНЦ28-55/33В-1-б-В, СНЦ28-55/33В-1-г-В, СНЦ28-61/36В-1-В, СНЦ28-61/36В-1-а-В, СНЦ28-61/36В-1-б-В, СНЦ28-61/36В-1-в-В.
