РРС4-19-1-1-В

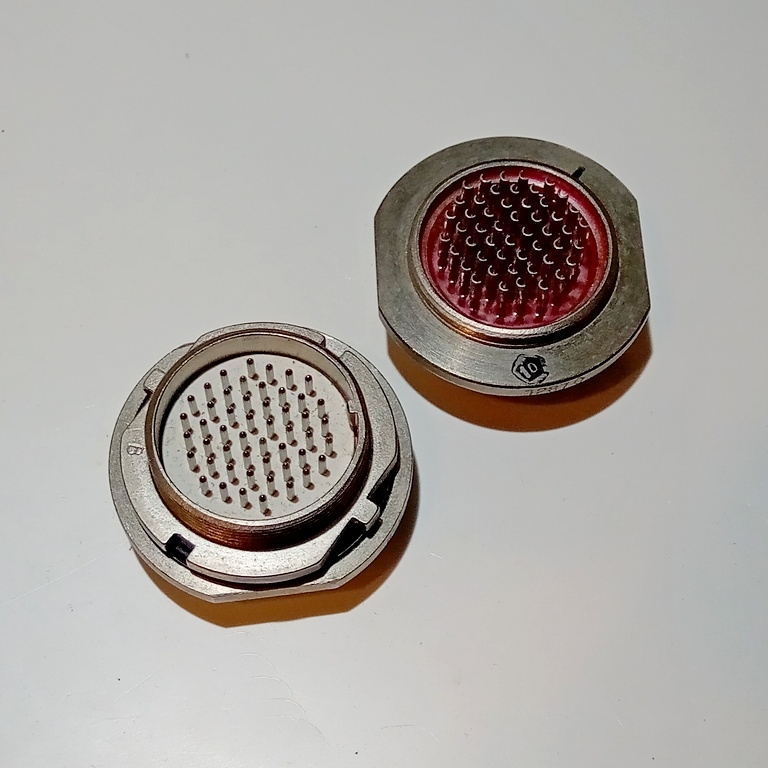

Соединители РРС4-19-1-1-В - вилки приборные субминиатюрные цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением. Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200В (амплитудное значение) и силе тока до 2 А. Применяются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения. Соединители состоят из герметичной приборной вилки РРС4 и негерметичной кабельной розетки РРС3. Крепление корпуса вилки РРС4 к панели прибора обеспечивается с помощью гайки. Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров. Покрытие контактов: никель или золото. Присоединение проводов к хвостовикам контактов — методом пайки. Соединители РРС4 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

Расшифровка условного обозначения:

РРС4-19-1-1-В

РРС - тип соединителя;

4 - порядковый номер разработки;

19 - количество контактов;

А - Покрытие контактов: А - золото, никель - буква в обозначении отсутствует;

1 - Конструктивное исполнение: вилка приборная без кожуха;

1 - Многопозиционная поляризация изолятора в корпусе: 1...12

В - Всеклиматическое исполнение.

Модификации

ВИЛКА ПРИБОРНАЯ РРС3

ВИЛКА ПРИБОРНАЯ РРС4

ВИЛКА ПРИБОРНАЯ РРС5

РОЗЕТКА КАБЕЛЬНАЯ РРС3 БЕЗ КОЖУХА

РОЗЕТКА КАБЕЛЬНАЯ РРС3 С ПРЯМЫМ КОЖУХОМ

РОЗЕТКА КАБЕЛЬНАЯ РРС3 С УГЛОВЫМ КОЖУХОМ

ВИЛКА ПРИБОРНАЯ РРС5-п
